Danas je vrtna rasveta nešo sasvim normalno i poželjno, nizostavni je deo svakog dvorišta. Kako je napraviti? To možete sami izvesti uz nešto truda i ovih saveta iz ličnog iskustva. Proces postavlјanja spolјašnjeg osvetlјenja može biti težak za nekoga ko to nikada ranije nije radio, ali to nije i nemoguć zadatak. Jednom kada kupite sve elemente za osvetljenje, njihovo povezivanje sa električnim napajanjem vaše kuće je prilično jednostavan proces.
Dajkle, važno je da koristite elemente LED rasvete za spoljnu upotrebu sa nazivnim naponom od 12-18V, u zavisnosti od snage LED modula. Sniženi napon vam garantuje bezbednost u slučaju bilo kakvog kvara na instalacijama.
Naravno, mnogo je lakše postaviti osvetljenje sa gotovim kompletom po principu plug and play, ali sam ovde obradio i postavljanje osvetljenja koje zahteva malo više truda.
VAŽNO!
Pre početka bilo kakvog rada, uverite se da instalacija na kojoj raditi nije pod naponom!
Isključite utikač iz zida ili isključite osigurač u razvodnom ormariću. Visoki napon je opasan po život. Sve spojeve na instalacijama obavezno dobro izolirajte izolir trakom ili koristite bezbedne kleme i spojke. Ukoliko niste vešti u ovom poslu, pozovite licenciranog električara.
Vrtna rasveta: Polaganje električnih instalacija
1.
Označite rutu kojom ćete voditi električni kabl. Identifikujte mesta u svom dvorištu na kojima želite da se nalaze vaša rasvetna tela, kao i gde ćete postaviti svoju transformatorsku kutiju. Koristite traku ili boju u spreju da nacrtate rutu koja vodi električni kabl od transformatora do svakog od svetilјki koje ćete instalirati. Ovo će vam omogućiti da unapred planirate gde ćete zakopati kabl.
- Pokušajte da se klonite postavlјanja rute blizu bilo kakvog drveća, jer će verovatno imati plitko korenje koje će ometati proces instalacije.
- Planirajte postavlјanje transformatorske kutije blizu neke spoljne električne utičnice.
2.
Uverite se da nema već ranije postavljenih podzemnih kablova na rutama koje ste planirali. Moraćete da se uverite da nećete prekinuti važne kablove koji prolaze ispod zemlјe kada počnete da kopate duž trase kabla.
3.
Lopata

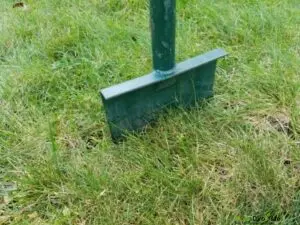

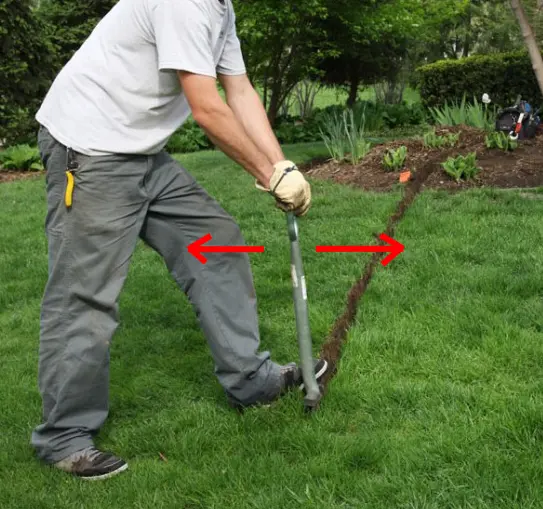

Iskopajte plitak rov duž svoje rute ožičenja. Iskopajte uzak kanal dubine oko 15cm za postavljanje vaših kablova. Ja sam koristio tehniku koja ne oštećuje travnjak, takozvano prosecanje (slika dole). Za to je potrebno da je tlo umereno vlažno i da imate modifikovanu lopatu (ravnu).
- Korišćenje ovakve lopate za rovove je idealno jer će vam ovi alati dati uži rov.

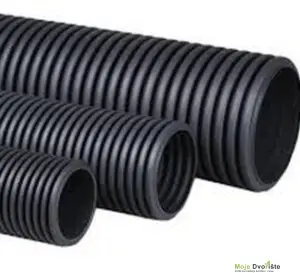

- Ne brinite o širini rova, dovoljno je samo da možete položiti rebrasto crevo (14mm) sa kablom u njemu.

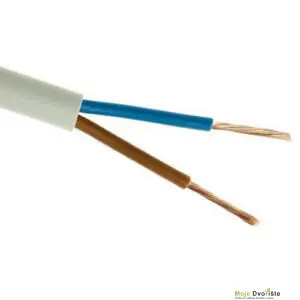

- Za LED rasvetu (12V-36V), možete koristiti kabl PP/J-Y 2X1.5
Vrtna rasveta – Prosecanje
4.
Postavite kabl u rov bez zakopavanja.
Ostavite dovoljno labavog kabla na kraju pored razvodne kutije, jer ćete morati da pričvrstite ožičenje u kutiju. Ostavite i malu petlјu na svakoj planiranoj lokaciji rasvetnog tela, tako da možete povezati ožičenje sa rasvetom.
- Uverite se da možete da gurnete kabl skroz do dna rova, tako da ne viri iz rova kada ga zatrpate.
Vrtna rasveta: Povezivanje ožičenja sa gradskom mrežom
1.
Vrtna rasveta – Naponski razvod
Provucite kabl do spolјašnje razvodne kutije i skinite izolacije sa žica . Koristite alate za blankiranje žice da isečete kraj kabla i uklonite oko 1,3 cm PVC izolacije. Ovo bi trebalo da ostavi 2 žice spremne za povezivanje.
- Takođe možete koristiti oštar nož da skinete izolaciju, iako će biti mnogo lakše koristiti namenska klešta.
2.
Vrtna rasveta – Transformator napona
Pričvrstite dve pripremljene žice kabla na transformatore napona, vodeći strogo računa o polaritetu. Ja sam za povezivanje koristio brze spojnice (Wago kleme), odnosno, jednu spojnicu po polu.
- LED moduli dolaze u kompletu sa transformatorima napona. U zavisnosti od snage modula, različit je I napon na transformatorima.
- Uvek koristite iste module na jednoj postavljenoj kablovskoj liniji, da bi ste mogli koristiti, jedan ili više paralelno povezanih transformatora napona.

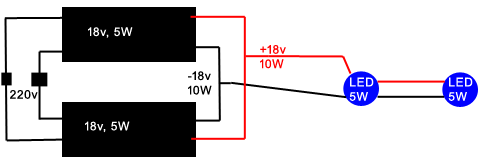

- Ukoliko imate dva LED rasvetna tela npr. modula od 5W (ukupno 10W), povezanih paralelno, morate i njihove transformatore napona, u razvodnoj kutiji povezati paralelno, i tako poslati napon od 18V, ali umnožene snage (2x5W=10W) kroz, postavljeni podzemni kabl, do modula.
Wago
Vrtna rasveta – Paralelno vezivanje
3.

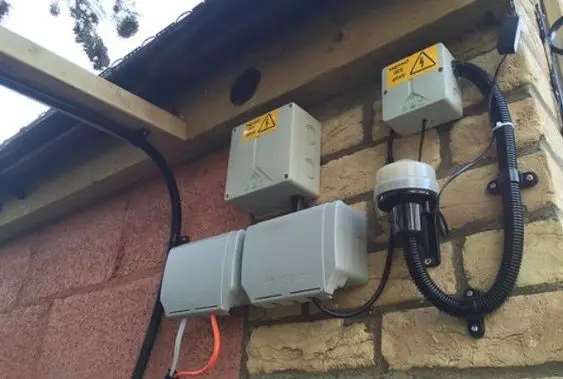

Razvodnu kutiju možete montirati na bočnu stranu vaše kuće. U prodaji možete pronaći različite veličine PVC spoljnih razvodnih kutija sa potrebnim priborom. Uvek kupite nešto veću kutiju od planiranih potreba, da bi ste imali više prostora za komotniji rad, i pazite da je stepen zaštite kutije barem IP56.
Razvodna kutija

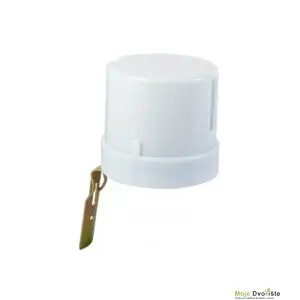

Takođe možete dodati foto relej ili vremenski relej za automatsko uključivanje i isključivanje vaše rasvete. Svaki od releja ima šemu spajanja u fabričkoj kutiji i uvek se povezuje ispred transformatora napona za LED module. Važno je da iz kutije izađe sniženi jednosmerni napon, a ne naizmenični od 220V.
Vrtna rasveta – Foto relej
Instaliranje rasvetnih tela
1.
Postavite svoje uređaje tamo gde nameravate da ih instalirate. Postavite svetilјke pored kabla, držeći ih na udalјenosti ne manjoj od 2,5 m jedna od druge. Ne brinite o tome kako izgledaju još uvek, u redu je da ih samo položiti na zemlјu i testirate pravilnu povezanost. Nakon toga ćete lako finalizirati posao.
2.
Izbušite usku rupu na mestu gde planirate da postavite jedno od svetala. Upotrebite odvijač ili neku čeličnu šipku da napravite duboku, usku rupu za kočić rasvetnog tela. Neka dubina rupe bude ista kao i dužina kočića.
- Ako to uradite, biće vam mnogo lakše da kasnije zabijete kolac u zemlјu.
- Vaša rasvetna tela bi trebalo da dolaze sa kočićima, ako ste ih kupili u prodavnici. Ako nemate jedan od ovih kočića, kupite metalne kočiće dugačke 20 do 25 cm da biste ih koristili.
- Ukoliko koristite Kandelabre, trebaćete napraviti malo betonsko postolje, dubine oko 50cm. Kugle ćete takođe lako pričvrstiti kočićima za tlo, ja sam koristio kočiće za pričvršćivanje agro tekstila.
3.
Vrtna rasveta
Povežite žice uređaja sa glavnim kablom. Strogo pazite na polove svetiljke i kabla. Pravilo je da je crvena ili braon boja plus pol napajanja, a plava ili crna, minus pol napajanja.
- Uverite se da kabl nije priklјučen na izvor napajanja kada idete da ga povežete sa svetlom.

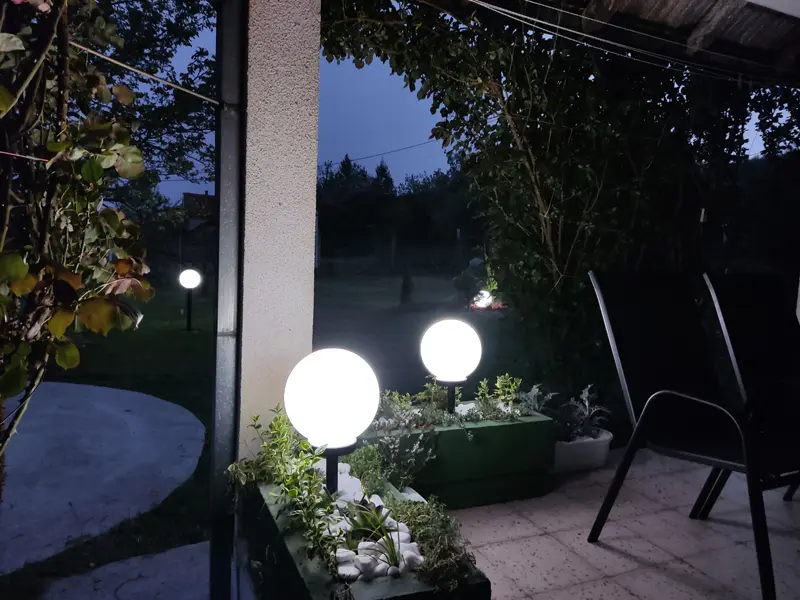

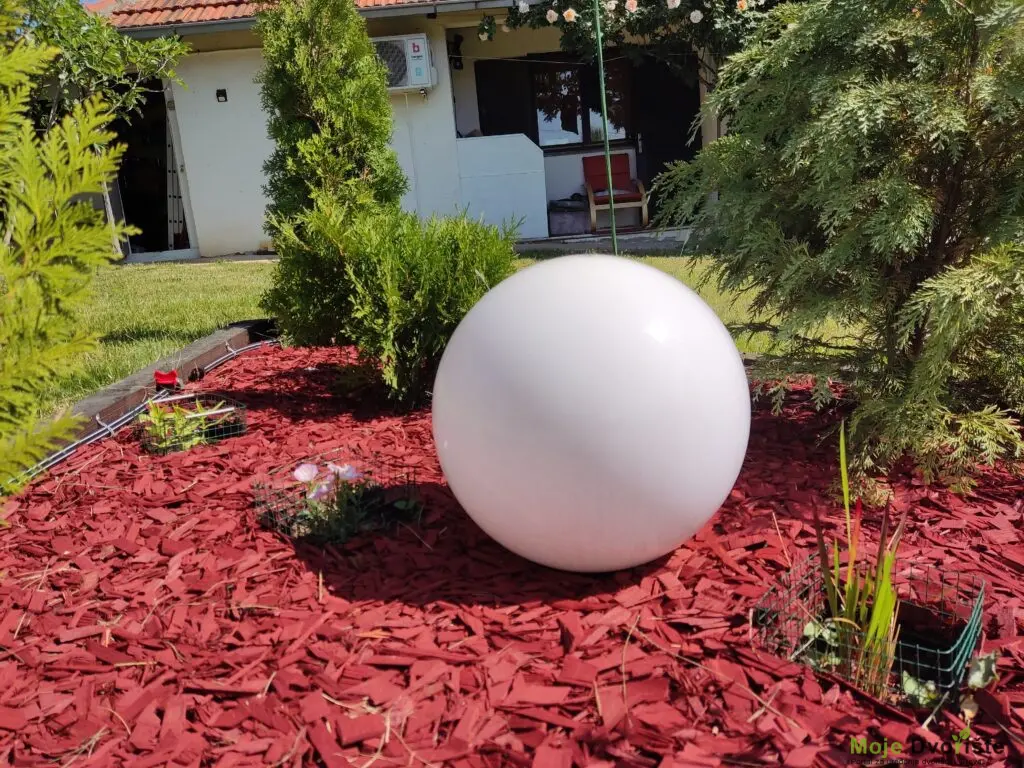

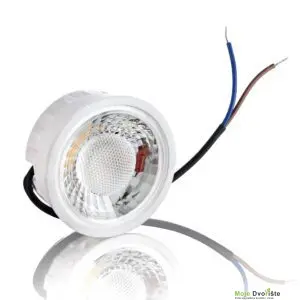

- Ja sam koristio LED plafonske svetiljke od 3W i 5W, skidao ukrasne elemente i samo modul ugrađivao u kugle (slike ispod). Iz kugle sam uklonio sijalično grlo I umesto njega ugradi, veoma lako, LED modul sa hladnjakom.
4.
Pričvrstite nosač na kočić, a zatim gurnite kočić u zemlјu. Obema rukama uhvatite kočić (sa pričvršćenjem za njega) i gurnite ga u usku rupu koju ste napravili za njega. Ne pokušavajte da ga zabijete direktno u zemlјu, jer to može napraviti oštećenje.
- Proverite da li je uređaj vertikalno ravan nakon što ga umetnete u zemlјu. Ako nije ravno, izvucite ga i korigujte rupu.

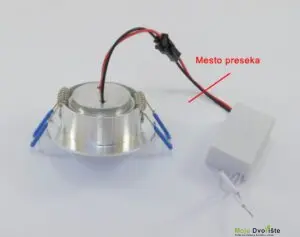

- Kada kupujete ovaj tip rasvete, uvek tražite da je transformator napona odvojen od rasvetnog tela, a ne ugrađen u njega, ili da je rasvetno telo predviđeno za niži napon (12-18v)
Komplet za osvetljenje
5.
Ponovite ovaj postupak za sve ostale rasvete. Zakačite svaki uređaj na glavni kabl, a zatim ga pričvrstite na kočiće i gurnite ih u zemlјu. Uverite se da su svi poravnati na način na koji želite da budu i da su sve ispravne pre nego što nastavite.
6.
Uklјučite transformator u utičnicu (220v) da biste testirali svoja svetla. Ako se neka od lampica ne upali, proverite da li je svetlo pravilno povezano. Ako je modul dobro povezan, ali se i dalјe ne pali, najverovatnije je problem u ožičenju ili razvodnoj kutiji
- Ako su svetla prigušena, to znači da ne dobijaju dovolјno struje. Uverite se da kabl ne prelazi dužinu koju preporučuje proizvođač ili transformator ne daje dovoljno snage.
7.
Zatrpajte i ugazite sve izložene kablove. Nemojte gurati na silu kablove u zemlju ili ih gurati oštrim predmetima.

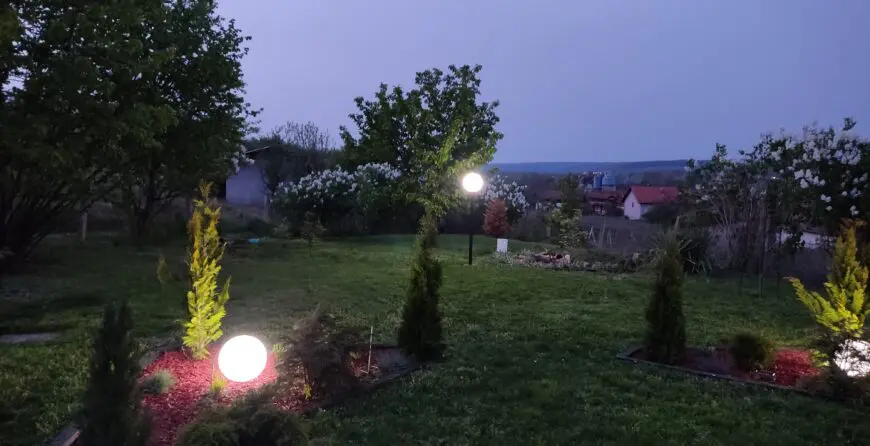

I … to je sve.
